Filtrační panely

Filtrační panely (CFE) pro filtraci zplodin při svařování, pálení laserem a plasmou,  vhodné pro modely filtrů Handte, Trumpf, Keller a další.

Vhodné pro celou řadu aplikací:

  • Svařovací výpary, zejména při řezání laserem v prostředí s vysokou čistotou
  • Automobilový průmysl včetně stříkání lakovny
  • Výstavba a těžba včetně tunelování
  • Frézování
Délka

1043, 1050, 600, 950

Počet skladů

52, 60, 64, 67

Hloubka skladů

16 mm, 24 mm

Popis

Popis

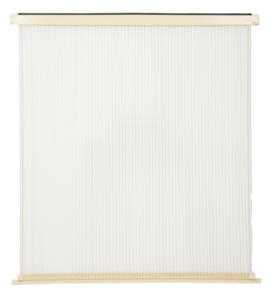

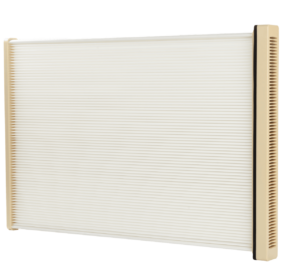

Filtrační panely - Compact filter element

Naše CFE jsou vysoce vyvinuté, samonosné filtrační jednotky s proprietární technologií, která kombinuje výhody filtračních sáčků a kazet. V závislosti na aplikaci může společnost Filtration Group přizpůsobit filtrační prvky olefinu a hydrofóbním, teplotně odolným, mikroporézním povrstvením, povrstvením z PTFE membrány a antistatickým povrchům.

Navíc CFE mohou pracovat s vysokým zatížením prachem a efektivně je vyčistit reverzním čištěním pulsů.

NAŠE CFE NABÍZÍ ŘADU CENNÝCH VÝHOD:

  • Až třikrát více filtračních ploch než u běžných filtračních sáčků
  • Snižuje hlasitost filtrů až o 70 procent
  • Může ušetřit až 40% nákladů na provoz a energii
  • Vysoká účinnost
  • Dlouhá životnost (3-5 let)
  • Vynikající odstraňování koláče bylo dosaženo reverzním čištěním pulsů
  • Jednoduché a rychlé čištění, instalace a výměna
  • Mohou být dodatečně instalovány do stávajících jednotek
  • CFE jsou kompaktnější a umožňují vnitřní instalaci

APLIKACE:

  • Svařovací výpary, zejména při řezání laserem v prostředí s vysokou čistotou
  • Automobilový průmysl včetně stříkání lakovny
  • Výstavba a těžba včetně tunelování
  • Frézování, zvláště výkonové frézování

Schéma užití filtračních panelů

Schéma užití filtračních panelů

MODELY

Filtrační panely pro filtraci zplodin při svařování, pálení laserem a plasmou, vhodné pro modely filtrů Handte, Trumpf, Keller a další.

Přehled modelů

  • Pálící stroje Trumpf řady MF 17, MF 21, MF 25, MF 30, MF 40, MF 50
  • Trumpf označení 0345064 = Filter panel 556 x 74 x 1050 mm (4,7 m2)
  • Trumpf označení 0139809 = Filter panel 500 x 52 x 600 mm (2,1 m2)
  • Trumpf označení: 0380757
  • Trumpf označení: 0139809
  • Trumpf označení: 0342682 (náhrada obj. čísla 0146122)
  • Trumpf označení: 0146152 – vodní filtr CLEAL CP FILTER (CP-10)
  • Trumpf označení: 0343298  – filtrační rohož pro agregát chlazení

Trumpf označení: 0380757 – filtrační panely, odsávací jednotky Handte
MF-L 2000 (6 ks filtračních panelů), MF-L 2500 (7 ks filtračních panelů), MF-L 3000 (8 ks filtračních panelů)

  • PTF24 60.1 1043 G HE BV GFK MO
  • kompaktní filtrační panel, typ: 60.01, PTF24
  • délka: 1043 mm, 64 skladů, hloubka skladů: cca 24 mm
  • konstrukce panelu z tvrdého PU, těsnění: Ø 10 mm
  • včetně kovového uchycovacího profilu

Trumpf označení: 0345064 – filtrační panely, odsávací jednotky Handte MF-L 25/5/1 (5 ks filtračních panelů), MF-L 30/6/1 (6 ks filtračních panelů), MF-L 40/8/1 (8 ks filtračních panelů), MF-L 50/10/1 (10 ks filtračních panelů)

  • PTF24 18.0 1050 G HE BV GFK MO
  • kompaktní filtrační panel, typ: 18.0, PTF24
  • délka: 1050 mm, 52 skladů, hloubka skladů: cca 24 mm
  • konstrukce panelu z tvrdého PU, těsnění: Ø 10 mm’
  • Madison boční profily (patentovaná technologie)

Trumpf označení: 0139809 – filtrační panely, odsávací jednotka Handte MF 17/8/1 (8 ks filtračních panelů)

  • PTF24 8.1 600 V2A HE BV GFK MO
  • kompaktní filtrační panel, typ: 8.1, PTF24
  • délka: 600 mm, 60 skladů, hloubka skladů: cca 16 mm
  • konstrukce panelu z tvrdého PU, těsnění: Ø 10 mm
  • boční profily z nerezové oceli



Trumpf označení: 0342682 (náhrada obj. čísla 0146122)

filtrační panely, odsávací jednotka Keller VARIO 1.5 T (6 ks filtračních panelů)

  • PTF24 39.18 950 G HE LBU KLA GFK DR
  • kompaktní filtrační panel, typ: 39.18, PTF24
  • délka: 950 mm, 67 skladů, hloubka skladů: cca 24 mm
  • konstrukce panelu z tvrdého polyuretanu, těsnění
  • Madison boční profily (patent)



Trumpf označení: 0146152 – vodní filtr CLEAL CP FILTER (CP-10)

GPB10-9.75

  • materiál: polyolefin, 10 µm
  • délka: 24,8 cm; vnější Ø: 6,6 cm; vnitřní Ø: 2,8 cm
  • balení: 12 ks (odběr možný po celých baleních)



Trumpf označení: 0343298  – filtrační rohož pro agregát chlazení

POLY80 G2/2000/40M/008 MM

  • šíře: 2000 mm
  • návin: 40 m
  • tloušťka: 8 mm
  • nutno nastřihat na odpovídající rozměr
Produktový list

Produktový list

CFE
